IS1608F2-8P-M12是一种高性能的M12接口类型工业POE交换机，具有8个10/100/1000TX M12接口和2个x1000FX LC光纤端口，采用IEEE802.3af以及IEEE802.3at POE供电标准，满足工业机车车辆应用的高可靠性要求。IS1608F2-8P-M12旨在通过IP30铝制外壳和M12连接器来满足苛刻的网络环境，以防震。适合铁路在列车/轨道侧、车辆和采矿方面的应用。IS1608F2-8P-M12具有更大的使用温度，可支持宽-40～75℃的工作温度。
产品特性
● 符合IEEE802.3，IEEE 802.3u，IEEE 802.3ab，IEEE802.3z，IEEE802.3af，IEEE802.3at
● 提供 8 10/100/1000TX M12 铜口 和 2x1000FX LC 光纤口
● 8个POE端口
● PoE 最大输出功率240W
● 高背板带宽 20Gbps
● 电源端口和数据端口的电涌保护
● 宽电源输入：44〜57VDC
● 宽工作温度：-40〜75℃
● IP30铝壳
● MTBF200,000小时
● EMI：FCC Part 15. CISPR(EN55022) class A
● EMS：EN61000-4-2(ESD)，EN61000-4-3(RS)，
● EN61000-4-4(EFT)，EN61000-4-5(Surge)，
● EN61000-4-6(CS)，EN61000-4-6(共模传导)
● 工业：IEC6100-6-2
● 铁路：EN50155.EN50121-4
● 交通：NEMA TS-2
● 质保：5年
-
产品属性
网络接口
8 10/100/1000M M12接口.
2 1000M DH24 LC 光纤口.
管理界面
M12 控制端口
LED 指示灯
电源, 端口速率、端口联接，POE
连接口
铜口
M12 8-pole A-coded
光纤口
DH-24 防水接口 (LC)
控制端口
M12 4-pole D-coded
电源接口
M12 5-pole A-coded
铜缆
10Base-T
2-pair UTP/STP Cat. 3,4,5/5E,6 类线 EIA/TIA-568 100-ohm (100m)
100Base-T
2-pair UTP/STP Cat. 5/5E,6 类线 EIA/TIA-568 100-ohm (100m)
1000Base-T
4-pair UTP/STP Cat. 5E,6 类线 EIA/TIA-568 100-ohm (100m)
光缆
多模
50/125um~62.5/125um
单模
9/125um
产品性能
交换容量
20 Gbps
转发能力
14.88 Mpps
转发模式
存储和转发
转发缓存
2 Mbit
MAC 地址表
16K
PoE 总功率
240W
PoE 端口
端口 1-8
PoE 标准
IEEE802.3af, IEEE802.3at
每个端口最大PoE功率
30W
PoE 电压
52VDC (取决于电源适配器)
PoE 定义
V- (RJ45 Pin1,2), V+ (RJ45 Pin 3,6)
物理性质

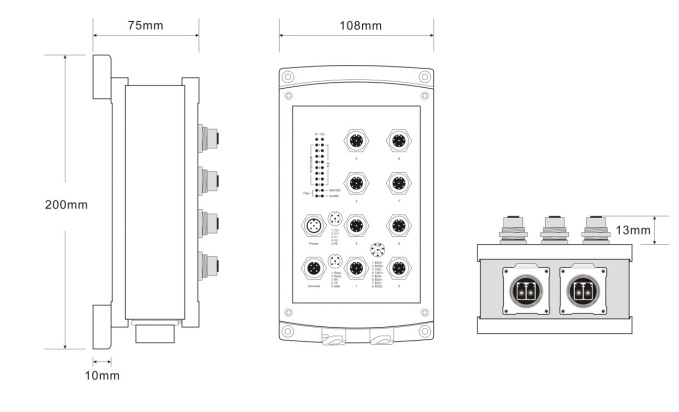

尺寸
200*110*90mm
重量
1.5KG
工作温度
-40 to 75℃
存储温度
-40 to 85℃
工作湿度
5 to 95% 无凝结
电压输入范围
44-57VDC
EMC 安全
FCC, CE, RoHS
可靠性
200,000小时
包装
M12工业POE交换机
1pcs
用户手册
1pcs
DB9 to M12 线
1pcs
-
-
交换机型号
IS1608F2 -8P-M12-MM05
8GE+2FX工业级POE交换机 (IP30), 光纤: 多模 850nm 500m
IS1608F2-8P-M12-SM02
8GE+2FX工业级POE交换机 (IP30), 光纤: 单模 1310nm 2Km
IS1608F2-8P-M12-SM20
8GE+2FX工业级POE交换机 (IP30), 光纤: 单模 1310nm 20Km
IS1608F2-8P-M12-SM40
8GE+2FX工业级POE交换机 (IP30), 光纤: 单模 1310nm 40Km
IS1608F2-8P-M12-SM80
8GE+2FX工业级POE交换机 (IP30), 光纤: 单模 1550nm 80Km
线
M12-P-5-A-IP67-1
M12到电源线, 5-pin A-coded IP67, 1 m
M12-R-8-A-IP67-1
M12到RJ45 电缆, 8-pin A-coded IP67, 1 m
M12-R-4-D-IP67-1
M12到RJ45 电缆, 4-pin D-coded IP67, 1 m
M12-M-8-A-IP67-1
M12到M12线, 8-pin A-coded, IP67, 1 m
M12-M-4-D-IP67-1
M12到M12 线, 4-pin D-coded, IP67, 1 m
DH24-F-LC-IP67-1
DH24到光缆, LC-LC, IP67-rated, 1m
M12 连接帽
M12-CAP-F-M
M12母连接器的金属帽
M12-CAP-M-M
M12公连接器的金属帽
M12-CAP-F-P
用于M12母连接器的塑料帽
M12-CAP-M-P
用于M12公连接器的塑料帽
M12连接头
M12-CON-5-A-IP67-M
DIY金属连接头用于 M12 5-pin A-coded
M12-CON-4-D-IP67-M
DIY金属连接头 用于 M12 5-pin D-coded
M12-CON-8-A-IP67-M
DIY金属连接头 用于 M12 5-pin A-coded
M12-CON-5-A-IP67-P
DIY塑料连接头用于 M12 5-pin A-coded
M12-CON-4-D-IP67-P
DIY塑料连接头用于 M12 5-pin D-coded
M12-CON-8-A-IP67-P
DIY塑料连接头用于 M12 5-pin A-coded
DH24 连接头
DH24-C-LC-IP67
DH24防水光纤连接头 (LC)
